Узел прохода через крышу

К дымоходу предъявляются особые требования, как со стороны печников, так и кровельщиков. Это объективно, поскольку данный элемент отопительного прибора обладает повышенной степенью риска возникновения пожара и его возведение должно быть спланировано так, чтобы этот риск исключить вообще.

Строительство дымового канала осуществляется в соответствии со строительными нормами и правилами, правилами пожарной безопасности и другими нормативами, в которых прописано, в какой части кровли располагать систему дымоудаления, какой должна быть высота трубы, как правильно обустроить узел прохода через крышу и т.д.

Что касается месторасположения дымохода на крыше, то строгих указаний на счет этого в СНиП нет. Однако параметры, установленные относительно высоты дымоотвода, должны соблюдаться обязательно. Так, она должна составлять не менее 0,5 м. над коньком крыши, при учете, что труба располагается на расстоянии 1,5 м. от него. Труба не должна быть ниже конька, если выведена на расстоянии 1,5-3 м. от него. В остальных вопросах относительно расположения дымохода следует полагаться на опыт печников.

Проход через кровлю

Специалисты по котельному оборудованию считают, что проход через кровлю дымоходной конструкции должен осуществляться как можно ближе к коньку крыши. Это обусловлено тем, что большая часть трубы будет располагаться в теплой зоне, что практически исключит вероятность выпадения конденсата на внутренние стенки дымохода при прохождении горючих газов наружу.
Конденсат - бич процесса горения. Он может оседать как на внутренних участках трубы, так и на ее окончании (устье). Это чревато тем, что вода превращается в лед и мешает нормальному функционированию отопительного прибора, ухудшая тягу, разрушая конструкцию Растаявшая наледь стекает по стенкам внешней трубы, портя ее внешний вид.

Кровельщики рекомендуют выводить трубу через конек, поскольку в таком случае легко осуществить узел прохода через крышу дымового канала, а также гарантированно избежать возникновения снеговых карманов, что, в свою очередь, исключает протечку в зоне примыкания.
Известно, что оптимальной формой дымохода для печи считается круг, поскольку горючие газы выходят через него быстро, не задерживаясь. Однако к трубам цилиндрической формы обычно не прилагаются комплектующие для вывода через конек, поэтому в данном случае можно говорить лишь о трубах квадратной и прямоугольной формы.

Внутренний диаметр	115
Тип элемента дымохода	экран, фланец, фартук, ППУ, кров. элемент
Толщина теплоизоляции, мм	моно, нет изоляции
Материал изготовления дымохода	окрашенная сталь
Цвет элемента дымохода	черный матовый
Бренд	другое

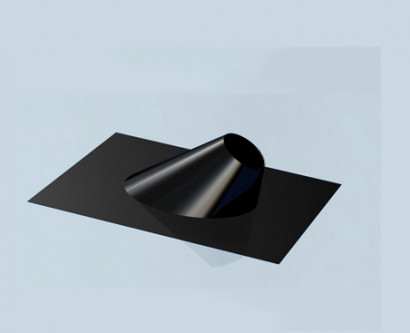

Кровельный элемент с полимерным покрытием, d-115
