Крепление дымохода к стене при помощи кронштейна и растяжек. Уличный крепеж для дымохода сэнгвич

Крепление дымохода к стене

Монтаж дымохода начинается после того, как подобрана топка, поскольку диаметр трубы должен совпадать с выходным патрубком, который, в свою очередь, крепится к очагу. Независимо от того, осуществляется крепление дымохода, к стене или он устанавливается внутри несущих конструкций, диаметр трубы не должен превышать размеров выходного патрубка, в противном случае, возникнет опасность возникновения пожара.

Фирмы, выпускающие камины, печи и их комплектующие, должны осуществлять свою деятельность в соответствии с ГОСТ, СНиП и другими нормативными документами, регламентирующими печное строительство. Так, согласно ГОСТ 9817-95 площадь сечения дымохода должна быть не менее 8 кв. см. на каждый киловатт мощности отопительного прибора.

В зависимости от вида дымового канала (одно- или двухконтурного, керамического и т.д.) осуществляется его подсоединение к очагу. Обычно используются такие элементы как труба, колено, тройник, переходной узел, хомут и т.д. Для каждого дымохода подбираются соответствующие ему комплектующие, состав которых зависит от расположения выходного патрубка, крепления дымохода к стене или внутренний монтаж, а также направления дымовой конструкции.

Проход трубы через стену в горизонтальном положении осуществляется с помощью проходного патрубка, а также хорошей изоляцией места расположения трубы в стене. На протяжении всей конструкции (особенно в местах соприкосновения с потолочными перекрытиями и стенами, которые представляют собой зону повышенной опасности) необходимо обеспечить хорошую изоляцию. Для этого используются негорючие материалы, чаще всего, базальтового происхождения или минеральная вата. Запрещается производить стыковку модулей дымового канала в местах прохождения опасных зон (стене, потолке и т.д.).

Если крепление дымохода осуществляется на улице и трубу нужно вывести через стену дома, то следует помнить, что длина горизонтального участка ограничена (требование СНиП). Это объясняется тем, что происходит снижение тяги и затормаживается процесс утилизации горючих газов из камина. В каминостроении существует такое правило – чем длиннее горизонтальный участок дымохода, тем выше труба. Горизонтальный участок трубы должен подвергаться частой чистке, для чего она оборудуется специальными приспособлениями – тройниками.

Крепление дымохода к стене осуществляется при помощи стенных кронштейнов, причем, их количество строго регламентировано – через каждые два метра крепится один кронштейн. Такая частота креплений исключает возможность прогиба трубы.

Внутренний диаметр	115
Тип элемента дымохода	опорно-монтажный элемент, хомут
Толщина теплоизоляции, мм	термо, >30, <= 50
Материал изготовления дымохода	окрашенная сталь
Цвет элемента дымохода	черный матовый
Бренд	другое

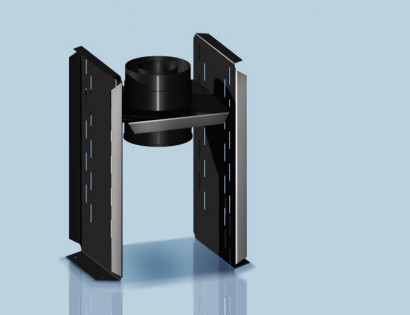

Монтажная площадка с полимерным покрытием (без опор), d-115*200
